MARTINTRIER
加工范圍:Max400×400mm(或定制)
切割功能:直線、弧線、曲線
切割精度:± 0.05mm
重復精度:± 0.02mm
入料方式:無載具軌道進板
卸載方式:夾爪
產品介紹/
Product introduction

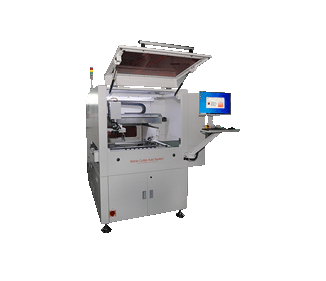

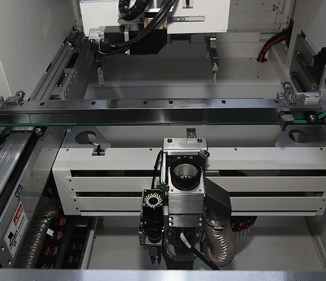

MARTIN MT-8000是一款智能化的無載具在線電路板下切割機,改變傳統上切割方式,解決高元器件PCBA在線分板的難題。伺服電動夾抓自由完成取、放、夾料動作,無載具切割。免去載具(治具)制作成本,產品換線高效便捷。合適大批量和小批量的生產。在線自動切割,實現無人操作,滿足客戶的高精度、高產能要求。該設備被廣泛應用于汽車電子,手機通信、計算機、醫療器械、機電設備、電子電工等行業。
產品特點/
Product characteristics
產品參數/
Product parameter
| 工作模式 | 在線型 | 切割功能 | 直線、弧線、曲線 |
| 視覺系統 | 視覺自動定位系統 | 工作范圍 | Max400×400mm(或定制) |
| 切割方式 | 下切式 | PCB固定方式 | 無載具軌道進板 |
| 取放臂 | 夾爪 | 運動軸數 | 10 軸 |
| 切割精度 | ± 0.05mm | 機臺重復精度 | ± 0.02mm |
| 最大PCB厚度 | 3mm | PCB材質 | 環氧樹脂、CEM1 、CEM3、FR4、鋁基板等 |
| 銑刀直徑 | 0.8-3.0 mm | 主軸轉速 | Max 80,000rpm |
| 切割主軸 | 氣動電主軸 | 換刀方式 | 自動換刀 |
| 上下零件高度 | ≦40mm | 驅動馬達 | 交流無刷伺服馬達 |
| X 、Y軸切割速度 | 0-100mm/s | 人機操作及資料存儲 | PC系統 |
| 操作界面 | Win 7/ Win 10 | 顯示器 | 22英寸高清不頻閃 |
| 主機電壓 | 220V 50-60HZ 1ψ | 主機電源消耗 | 4000W |
| 集塵機電壓 | 380V 50HZ 3ψ | 氣源 | 0.6MPa |
| 機臺尺寸 (mm) (不含出料軌道) | 1416W×1550D×1676H | 機臺尺寸 (mm) (含出料軌道) | 1416W×1550D×1792H |
| 主機重量 | 950KG |
