MARTINTRIER
定位系統:CCD自動視覺定位
電路板雕刻范圍:450 * 450mm
打標時間:雕刻 3mmX3mm大小二維碼約為1秒鐘
鐳雕精度:± 0.05 mm
重復精度:± 0.02 mm
產品介紹/
Product introduction

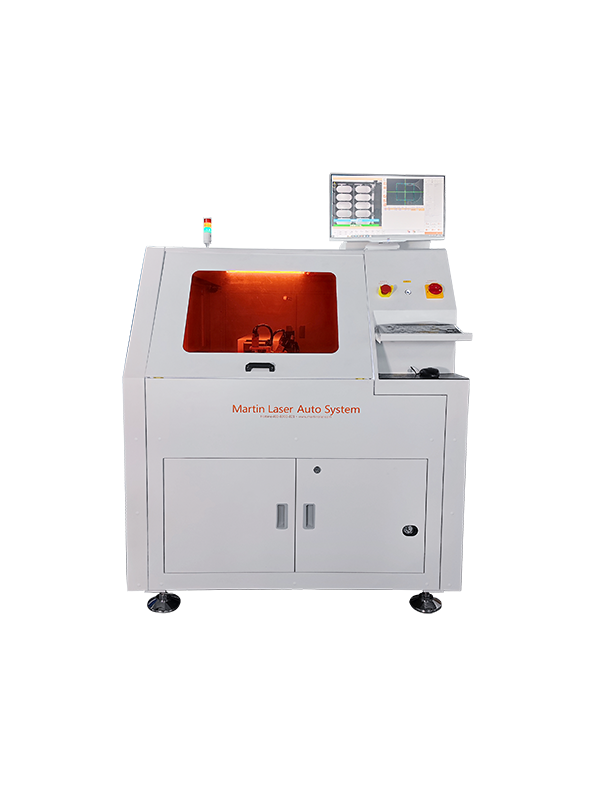

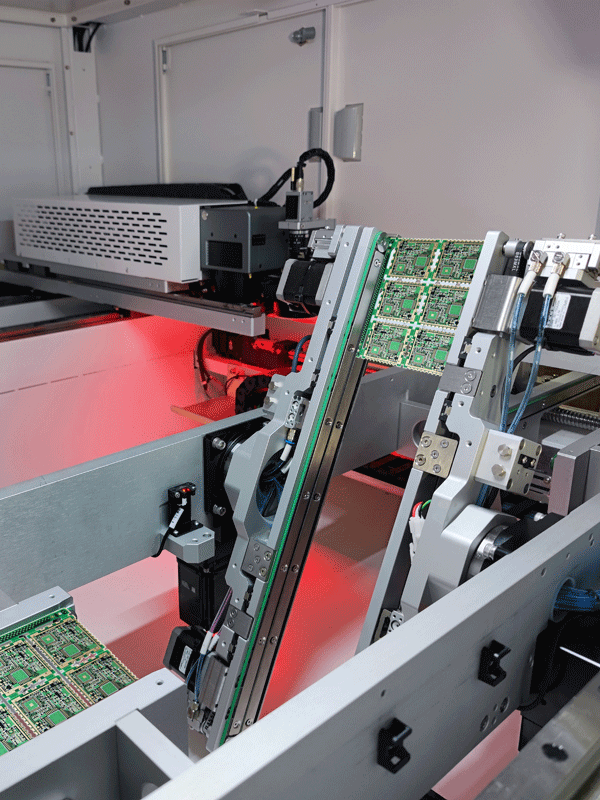

Martin ES-450 激光鐳雕機(CO2/UV/GN/FIBER)可在多種材料上 進行字符、圖形、條形碼和二維碼等標識處理,廣泛應用于機械電子、汽車電子、半導體、航空等行業。可輕松實現在電路板、金屬、陶瓷、塑膠、鋁、橡膠等物品上的標識。雙攝像頭設計,可實現定位點捕捉和條碼掃描監測。翻板結構設計通過電路板的翻轉,可直接實現雙面雕刻。軟件人性化設計,讓操作簡單易行,大大降低人員培訓時間。強大的軟件拓展功能,通過MES系統對接,完善企業生產管理系統。

產品特點/
Product characteristics
產品參數/
Product parameter
| 工作模式 | 在線型 | 軟件版本 | Basic |
| 雕碼類型 | 一維碼、二維碼、數字、字母、文字、圖形等 | 雕刻表面 | 電路板、金屬、塑料 |
| 激光器類型 | 二氧化碳/紫外/綠光/光纖 | 場鏡規格 | F=100mm / F=160mm |
| 雙面打標 | 翻板雙面 | 定位系統 | CCD自動視覺定位 |
| 讀碼方式 | CCD實時讀碼 | 驅動方式 | AC伺服馬達 |
| 軌道調寬 | 自動 | 軌道數量 | 三段式軌道 |
| 電路板雕刻范圍 | 450 * 450mm | 輸送皮帶 | 防靜電傳送皮帶 |
| 輸送速度 | 24米/分鐘 | 打標時間 | 雕刻 3mmX3mm大小二維碼約為1秒鐘 |
| 鐳雕精度 | ± 0.05 mm | 重復精度 | ± 0.02 mm |
| PCB 傳輸時間 | ± 5 seconds 秒 | 適用的電路板寬度 | 65 - 450mm |
| 適用的電路板長度 | 65 - 450 mm | 電路板傳輸高度: | 900 ± 50 mm |
| 元件高度 | 上部 30 mm, 底部 30 mm | 光源 | LED |
| 操作系統 | WIN 7 /WIN 10 操作系統 | 通訊接口 | SMEMA通訊接口 |
| 數據處理 | 備份、還原、分享、整合數據 | 電壓 | 220V,50Hz,1Ph |
| 最大功率 | 1800w | 氣源 | 4-6 Bar |

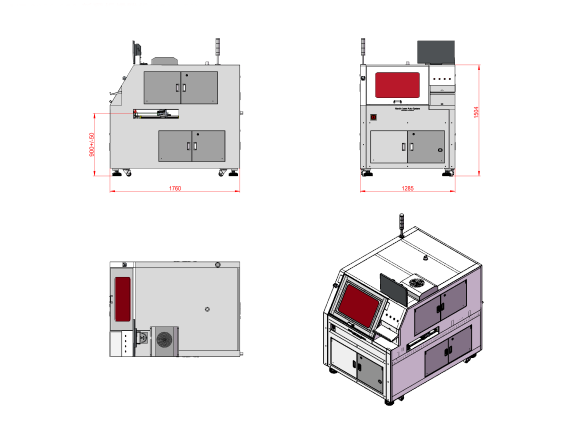

| 排風管直徑 | 38mm | 機臺尺寸(長 x 寬 x 高) | 1285*1760*1504mm |
| 重量 | 1070kg |
